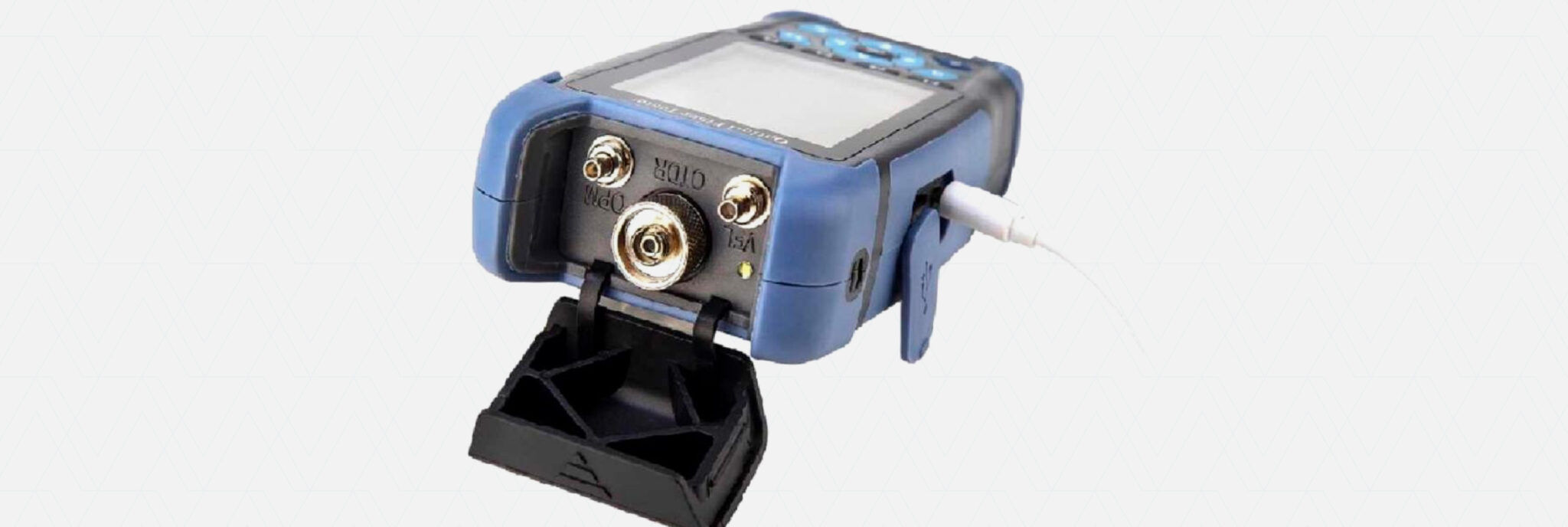

¿Sabes cómo funciona la prueba bidireccional del OTDR?

Los principales tipos de mediciones realizadas por un OTDR incluyen: longitud del enlace óptico, ubicación de eventos (empalmes, conectores, curvas), pérdida de potencia en eventos, pérdida de fibra (coeficiente de atenuación), pérdida punto a punto, reflectancia y distancia entre eventos.

Además, como se mencionó, en nuevas instalaciones es necesaria la certificación de la red. Las pruebas típicas realizadas son:

• IL – Pérdida de Inserción: mide la atenuación o pérdida del enlace de fibra.
• ORL – Pérdida de Retorno Óptico: mide la cantidad de luz retrodispersada y reflejada a lo largo de la fibra.

Una ventaja clave de las pruebas con OTDR es que requieren acceso únicamente a un extremo del cable de fibra. Sin embargo, para reducir aún más errores e incertidumbres inherentes a las pruebas unidireccionales convencionales, se utiliza el método bidireccional con OTDR. Este método permite realizar pruebas en ambas direcciones de la fibra, proporcionando un análisis más completo y preciso.

A continuación, un resumen detallado de cómo funciona la prueba bidireccional con OTDR:

1. Configuración inicial: Conecte el OTDR a una fibra de lanzamiento, que a su vez está conectada a la fibra en prueba, con otra fibra de lanzamiento en el extremo opuesto. La fibra de lanzamiento asegura mediciones precisas al permitir que el OTDR comience las mediciones desde una distancia conocida.
2. Transmisión del pulso: El OTDR envía un pulso de luz óptica desde un extremo de la fibra. Este pulso recorre la fibra e interactúa con eventos como empalmes, conectores o rupturas.
3. Reflexiones y atenuaciones: A medida que el pulso se propaga, encuentra eventos que generan reflexiones y atenuación de la señal. Las reflexiones ocurren en interfaces entre diferentes materiales (por ejemplo, un empalme o conector), mientras que la atenuación se produce por pérdida de potencia debido a dispersión, absorción u otras características de la fibra.
4. Detección y análisis de la señal de retorno: El OTDR monitorea la señal de retorno, registrando reflexiones y atenuaciones a lo largo de la fibra. Registra la intensidad de la señal en diferentes puntos en función del tiempo o la distancia recorrida.
5. Análisis del trazado: Con los datos recolectados, el OTDR genera un trazado de reflexión que muestra la intensidad de la señal a lo largo de la fibra. Este trazado permite visualizar e identificar eventos como empalmes, conectores o rupturas, y proporciona información sobre la pérdida óptica en diferentes secciones de la fibra.
6. Prueba bidireccional: Tras completar la prueba en una dirección, el OTDR invierte la dirección y repite el proceso usando la otra fibra de lanzamiento y el extremo opuesto. La prueba bidireccional es fundamental, ya que algunas fallas pueden ser asimétricas o afectar la señal de manera distinta según la dirección.
7. Análisis comparativo: Se comparan los trazados de reflexión de ambas direcciones para identificar discrepancias, discontinuidades o problemas en la fibra. Esta comparación garantiza la localización precisa de los eventos y proporciona una evaluación confiable de la calidad de la fibra.

En resumen, la prueba bidireccional con OTDR es una técnica esencial para la caracterización y diagnóstico de fibras ópticas. Proporciona información valiosa sobre pérdida óptica, eventos y calidad de la fibra en ambas direcciones de transmisión.
